Refroidisseur à tambour rotatif anti-mottage : comment obtenir des granulés d’engrais plus stables ?
Dans une
ligne de production d’engrais, le refroidissement arrive souvent après une étape que l’on connaît bien :
le séchage. Pourtant, c’est justement à ce moment que nous rencontrons beaucoup de problèmes avec les granulés.

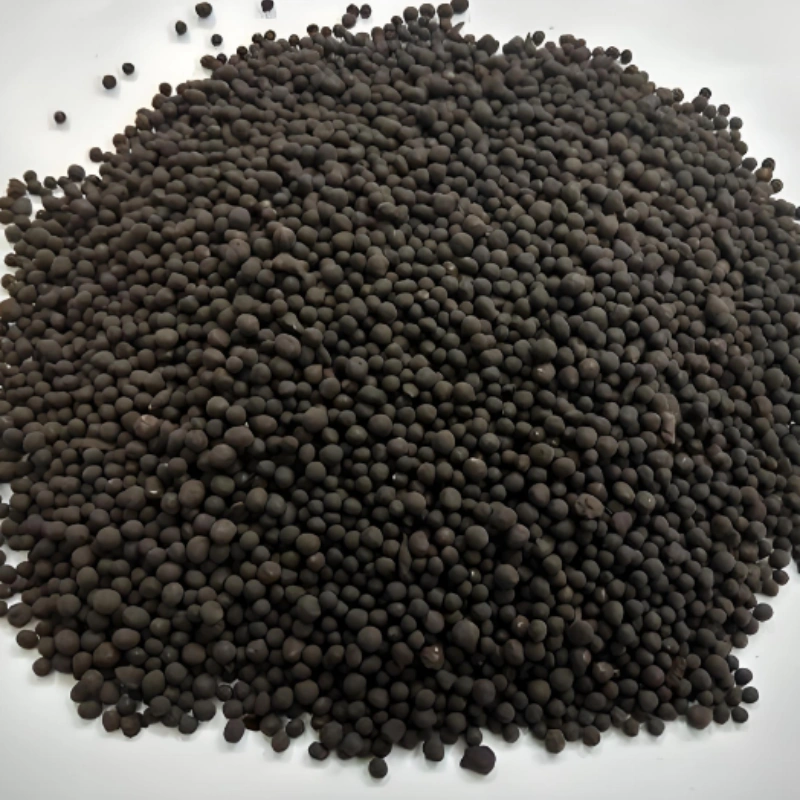

À la sortie du séchoir, les granulés peuvent avoir une bonne forme et une bonne granulométrie. À première vue, le produit semble prêt. Mais s’il reste trop chaud ou contient encore trop d’humidité, les problèmes peuvent apparaître plus tard. Les granulés peuvent commencer à s’agglomérer dans les sacs, produire davantage de fines pendant le transport ou perdre leur résistance avant même d’arriver chez l’utilisateur.
C’est pourquoi, chez LANE, nous ne considérons pas le refroidisseur comme une simple machine placée entre le séchoir et le crible. Le refroidissement fait partie du contrôle de la qualité physique de l’engrais.
Un Refroidisseur à tambour rotatif anti-mottage bien dimensionné doit donc faire plus que réduire la température. Il doit permettre aux granulés de sortir de la ligne dans un état suffisamment stable pour le stockage, le transport, l’enrobage et, finalement, l’épandage.
Pourquoi des granulés bien formés peuvent-ils encore devenir collants ?
C’est une question que nous entendons régulièrement lors de la conception d’une ligne d’engrais.
Un client nous montre parfois un granulé qui sort parfaitement du granulateur. La forme est correcte, la taille est régulière et l’analyse chimique répond aux exigences du produit. Pourtant, quelques jours ou quelques semaines plus tard, le même engrais présente des blocs dans les sacs.
Le problème ne vient pas forcément de la granulation.
La température du granulé après le séchage est l’un des premiers éléments à vérifier. Lorsque des granulés encore chauds sont envoyés directement vers le stockage, leur comportement peut changer pendant le refroidissement naturel. L’humidité résiduelle joue également un rôle important.
Dans une usine d’engrais, nous regardons donc plusieurs paramètres ensemble :
• la température des granulés à la sortie du séchoir ;
• leur humidité résiduelle ;
• leur granulométrie ;
• leur résistance mécanique ;
• le temps de stockage prévu ;
• les conditions de transport ;
• et le type d’engrais fabriqué.
Un Refroidisseur à tambour rotatif anti-mottage intervient précisément dans cette partie du procédé.
Il ne peut pas corriger une formulation mal conçue ni remplacer un traitement d’enrobage adapté. En revanche, il permet de maîtriser beaucoup mieux l’état du granulé avant les étapes suivantes.
Que fait réellement un refroidisseur à tambour rotatif aux granulés d’engrais ?
Le principe paraît simple : faire passer de l’air à travers des granulés chauds afin de réduire leur température.
Dans une installation industrielle, le travail est un peu plus délicat.
Les granulés doivent être suffisamment dispersés dans le tambour pour que l’air puisse atteindre une grande partie de leur surface. S’ils restent en masse compacte, l’échange thermique devient moins régulier. Certains granulés peuvent alors sortir encore chauds tandis que d’autres sont déjà refroidis.
C’est là que la conception interne du tambour devient importante.
Dans un Refroidisseur à tambour rotatif anti-mottage, les dispositifs de levage soulèvent et dispersent progressivement le produit pendant la rotation. Les granulés retombent ensuite dans le flux d’air de refroidissement.
Nous cherchons ainsi à obtenir trois choses :
> une température de sortie plus régulière, un refroidissement homogène et un produit suffisamment stable pour les opérations suivantes.
> Le refroidisseur doit également suivre le débit réel de la ligne. Une machine capable de traiter 20 t/h sur le papier ne donnera pas forcément le même résultat avec tous les engrais. La température d’entrée, l’humidité, la densité apparente et la granulométrie changent les conditions de transfert thermique.
> C’est pour cette raison que nous préférons dimensionner le Refroidisseur à tambour rotatif anti-mottage à partir des caractéristiques réelles du produit plutôt que de regarder uniquement la capacité en tonnes par heure.

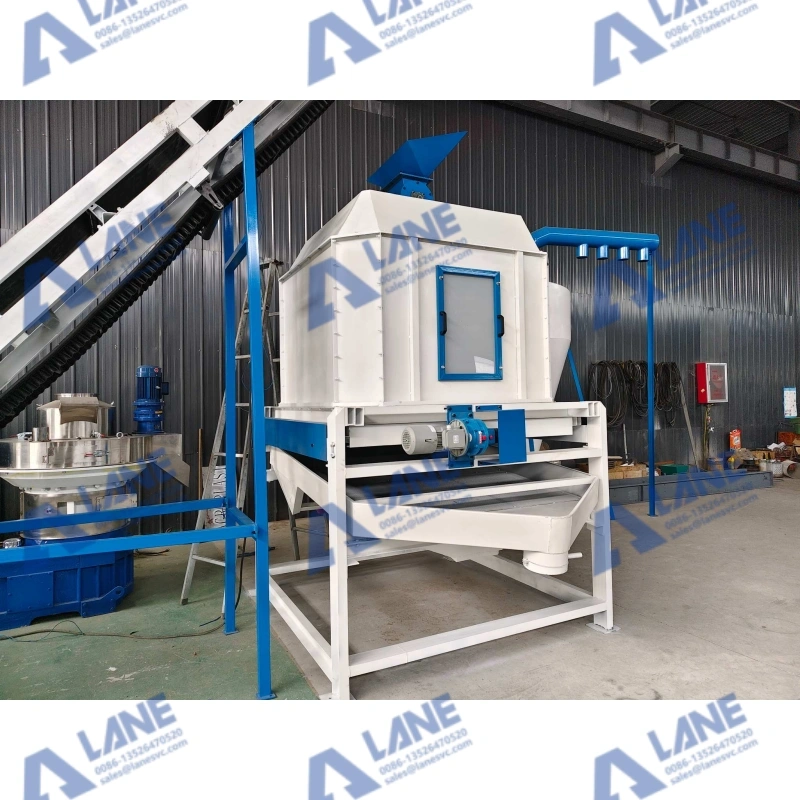

Le principe du refroidissement à contre-courant
Dans les applications d’engrais, le refroidissement à contre-courant est une méthode particulièrement adaptée.
Le principe est simple : les granulés avancent dans le tambour tandis que l’air de refroidissement circule dans la direction opposée.
Cette circulation permet un échange thermique progressif entre les granulés chauds et l’air froid, afin d’obtenir un refroidissement plus régulier.
Les paramètres qui influencent le refroidissement
L’efficacité du système ne dépend pas uniquement du principe à contre-courant.
Il faut également contrôler plusieurs paramètres :
• température des granulés à l’entrée et à la sortie ;
• débit d’air de refroidissement ;
• vitesse de rotation du tambour ;
• temps de séjour des granulés ;
• configuration des équipements internes.
Un granulé très chaud à l’entrée doit être refroidi progressivement pour éviter les différences de température à l’intérieur du produit.
L’importance d’un réglage adapté
Un Refroidisseur à tambour rotatif anti-mottage correctement configuré permet de mieux contrôler cette étape et d’éviter qu’une partie des granulés reste plus chaude que le reste du lot.
Cela devient particulièrement important lorsque la production continue directement vers le criblage, l’enrobage ou le conditionnement.
Pourquoi le refroidissement influence-t-il la résistance des granulés ?
La résistance des granulés après refroidissement
Un bon granulé ne doit pas seulement avoir une belle apparence.
Il doit également résister aux différentes manipulations après la production.
Les étapes après refroidissement
Après le refroidissement, les granulés peuvent passer par :
• un crible rotatif ;
• un système d’enrobage ;
• un convoyeur ;
• une ensacheuse ;
• une installation de stockage.
Ils peuvent ensuite être transportés sur plusieurs kilomètres avant leur utilisation avec un épandeur d’engrais.
Pourquoi les fines apparaissent
Lors des transferts mécaniques, un granulé trop fragile peut se casser et produire des fines.
Une quantité importante de fines peut :
• modifier l’écoulement du produit ;
• augmenter la poussière ;
• réduire l’homogénéité de la distribution.
Cela est particulièrement problématique pour les engrais granulés nécessitant une application régulière.
Le rôle du refroidisseur dans le procédé
Le rôle d’un Refroidisseur à tambour rotatif anti-mottage doit être analysé dans l’ensemble de la ligne de production.
Le refroidissement ne crée pas seul la résistance du granulé. La formulation, la granulation, le séchage et l’enrobage influencent également la qualité finale.
Cependant, un refroidissement mal maîtrisé peut compromettre les résultats obtenus lors des étapes précédentes.
Le refroidisseur suffit-il à empêcher le mottage des engrais ?
Non. Et c’est un point que nous expliquons toujours avant de proposer une configuration.
Le mottage peut avoir plusieurs causes. Une humidité trop élevée, une température mal maîtrisée, certaines formulations d’engrais, une longue durée de stockage ou une pression importante dans les sacs peuvent favoriser l’agglomération.
Le Refroidisseur à tambour rotatif anti-mottage agit principalement sur les conditions du produit après le séchage.
Dans certaines lignes, nous recommandons également une machine d’enrobage. Un revêtement adapté peut améliorer le comportement de surface des granulés et compléter le travail du refroidisseur.
Le schéma peut alors devenir :
granulation → séchage → refroidissement → criblage → enrobage → emballage
Chaque machine a son rôle.
Le refroidisseur réduit et stabilise la température. Le crible contrôle la granulométrie. L’enrobeuse traite la surface du granulé. L’ensemble doit fonctionner comme une seule ligne.
Pourquoi le refroidisseur doit-il être associé au séchoir et au crible ?
Sur un projet réel, nous ne choisissons presque jamais le refroidisseur sans regarder les équipements situés avant et après.
Prenons une ligne classique d’engrais organique.
Le séchoir à tambour rotatif réduit l’humidité du produit. À sa sortie, le granulé est encore chaud. Le Refroidisseur à tambour rotatif anti-mottage prend alors le relais.
Après le refroidissement, le produit peut passer vers le crible rotatif.
Cette succession est importante. Si le refroidisseur est trop petit, le séchoir peut produire plus vite que la capacité réelle de refroidissement. Si le refroidissement est irrégulier, le crible et l’enrobage travaillent ensuite avec un produit moins stable.
Nous regardons donc la ligne dans son ensemble :
Pour un projet français, cette approche est souvent plus pertinente que de choisir chaque équipement séparément.
Comment LANE contrôle-t-il les poussières pendant le refroidissement ?
La gestion des poussières pendant le refroidissement
Le refroidissement des produits granulaires génère également un flux d’air chargé en fines.
Dans une installation industrielle, cette partie du procédé doit être prise en compte dès la conception de la ligne.
Le rôle du système d’aspiration et de dépoussiérage
Un Refroidisseur à tambour rotatif anti-mottage doit être associé à un système d’aspiration et de dépoussiérage adapté.
Selon le type de produit et la capacité de production, l’air extrait peut être traité par :
• un cyclone ;
• un filtre à manches ;
• une combinaison de plusieurs systèmes de séparation.
Le choix dépend principalement :
• du débit d’air ;
• de la quantité de poussières générées ;
• des caractéristiques du produit.
L’intégration dans une ligne complète
Pour les projets en France et en Europe, la maîtrise des poussières est un élément important de la conception de l’installation.
Il ne suffit pas de refroidir efficacement les granulés. Il faut également contrôler l’air chargé en fines à la sortie du procédé.
C’est pourquoi LANE peut intégrer le Refroidisseur à tambour rotatif anti-mottage avec un système de captation et de dépoussiérage adapté aux besoins de chaque ligne.
Peut-on récupérer la chaleur de l’air de refroidissement ?
Oui, dans certaines configurations, l’air extrait du refroidisseur contient encore une quantité intéressante de chaleur.
Mais nous évitons de promettre un chiffre d’économie identique pour toutes les usines. Le résultat dépend du procédé complet.
Si la ligne possède un
séchoir à tambour rotatif, une étude du circuit thermique peut déterminer si une partie de l’air chaud ou de la chaleur récupérable peut être réutilisée.
Cela peut être intéressant dans les installations où le coût de l’énergie représente une part importante des dépenses de fonctionnement.
Pour un fabricant français d’engrais, le raisonnement est simple : avant d’ajouter de la puissance thermique, il est parfois utile de regarder quelle chaleur est déjà disponible dans le procédé.
C’est également une raison pour laquelle nous considérons le Refroidisseur à tambour rotatif anti-mottage comme un élément du système thermique global, et non comme une machine isolée.
Quels problèmes apparaissent avec un refroidisseur mal dimensionné ?
Sur le terrain, les symptômes sont généralement assez faciles à reconnaître.
Les granulés sortent encore trop chauds.
Ou bien la température varie fortement entre différentes parties du flux.
Parfois, le produit contient trop de fines après le refroidissement.
Dans d’autres cas, le débit du refroidisseur ne suit pas réellement celui du séchoir.
Nous vérifions alors plusieurs points avant de modifier la machine :
• température d’entrée ;
• température de sortie ;
• humidité du produit ;
• débit réel ;
• débit d’air ;
• vitesse de rotation ;
• temps de séjour ;
• état des ailettes ;
• système d’aspiration ;
• quantité de fines.
Un Refroidisseur à tambour rotatif anti-mottage ne doit pas être réglé uniquement en fonction de la vitesse du moteur. Le comportement du produit est beaucoup plus important.
Comment LANE dimensionne-t-il un Refroidisseur à tambour rotatif anti-mottage ?
Lorsque nous recevons une demande de prix, la première question n’est pas simplement : « Combien de tonnes par heure ? »
Nous demandons généralement quel engrais doit être traité.
Nous avons besoin de connaître sa granulométrie, son humidité, sa température après séchage, sa densité apparente et la capacité réelle de la ligne.
Nous regardons également le séchoir installé en amont et les équipements prévus en aval.
Pour un Refroidisseur à tambour rotatif anti-mottage, ces informations permettent de déterminer les dimensions du tambour, les conditions de ventilation, le temps de séjour et la configuration interne.
C’est cette méthode qui permet de passer d’une simple machine catalogue à un équipement réellement adapté au procédé.
FAQ sur le Refroidisseur à tambour rotatif anti-mottage
> Pourquoi les granulés d’engrais deviennent-ils collants après le séchage ?
Une température élevée et une humidité résiduelle mal maîtrisée peuvent favoriser l’agglomération. Le stockage, la formulation et l’enrobage doivent également être pris en compte.
> Un refroidisseur peut-il empêcher complètement le mottage ?
Non. Un Refroidisseur à tambour rotatif anti-mottage réduit les conditions favorables au mottage, mais la prévention complète dépend aussi de l’humidité, de la formulation, du stockage et, lorsque nécessaire, de l’enrobage.
> Quelle est la différence entre un refroidisseur rotatif et un refroidisseur à contre-courant ?
Le terme « rotatif » décrit principalement la conception mécanique du tambour. Le contre-courant décrit la circulation relative du produit et de l’air. Les deux principes peuvent donc être associés dans une même machine.
> Faut-il installer un cyclone après le refroidisseur ?
Cela dépend du débit d’air et de la quantité de poussières produites. Le système de dépoussiérage doit être dimensionné avec le refroidisseur et les caractéristiques du produit.
> Le refroidisseur peut-il être installé dans une ligne existante ?
Oui. Mais il faut vérifier la capacité du séchoir, les convoyeurs, le crible, la ventilation et le système de dépoussiérage avant de déterminer la configuration.
Un refroidissement stable donne un produit plus stable
Après plusieurs années dans les équipements de production d’engrais, nous avons appris une chose assez simple : la dernière machine de la ligne peut avoir une influence importante sur la qualité du produit qui quitte l’usine.
Le granulé doit être refroidi, mais il doit aussi rester stable, transportable, stockable et facile à distribuer.
C’est précisément dans cette logique que nous concevons les équipements
LANE.
Un
Refroidisseur à tambour rotatif anti-mottage correctement dimensionné ne travaille donc pas seul. Il doit correspondre au séchoir, au débit de production, au produit traité, au système de dépoussiérage et aux équipements situés après le refroidissement.
Pour nous, le bon objectif n’est pas simplement de faire sortir un granulé plus froid.
L’objectif est de faire sortir de l’usine un granulé qui reste un bon granulé lorsqu’il arrive enfin chez l’utilisateur.
