Introduction du Crible vibrant

Dans une ligne moderne de fabrication d’engrais, le contrôle de la granulométrie joue un rôle essentiel dans la qualité du produit final. Après les étapes de broyage, de mélange et de granulation, les matériaux obtenus présentent souvent différentes tailles de particules. Afin d’obtenir des granulés réguliers et adaptés au stockage ou au conditionnement, une étape de séparation efficace est nécessaire.

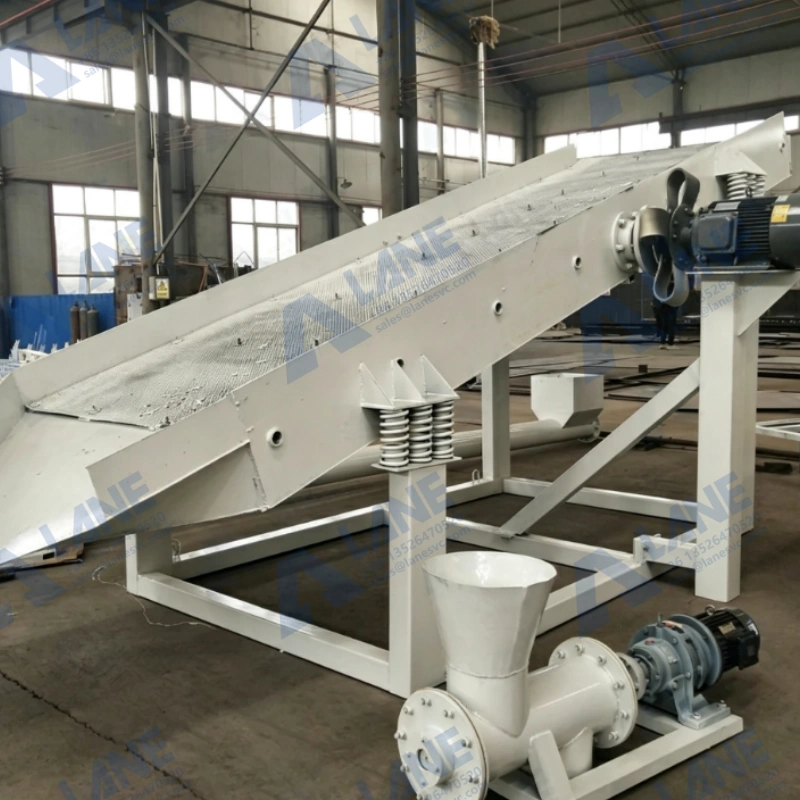

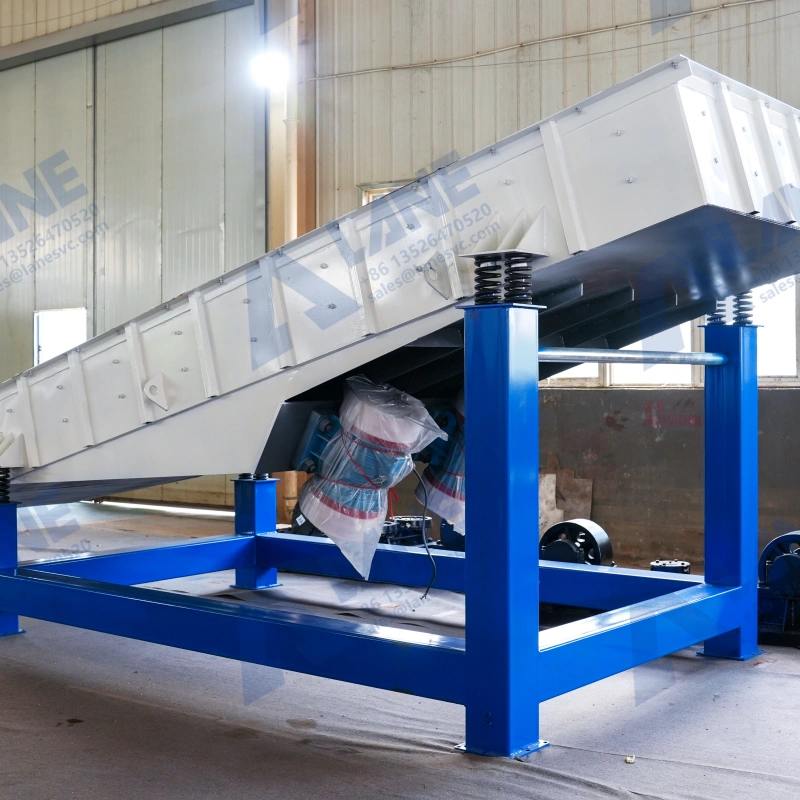

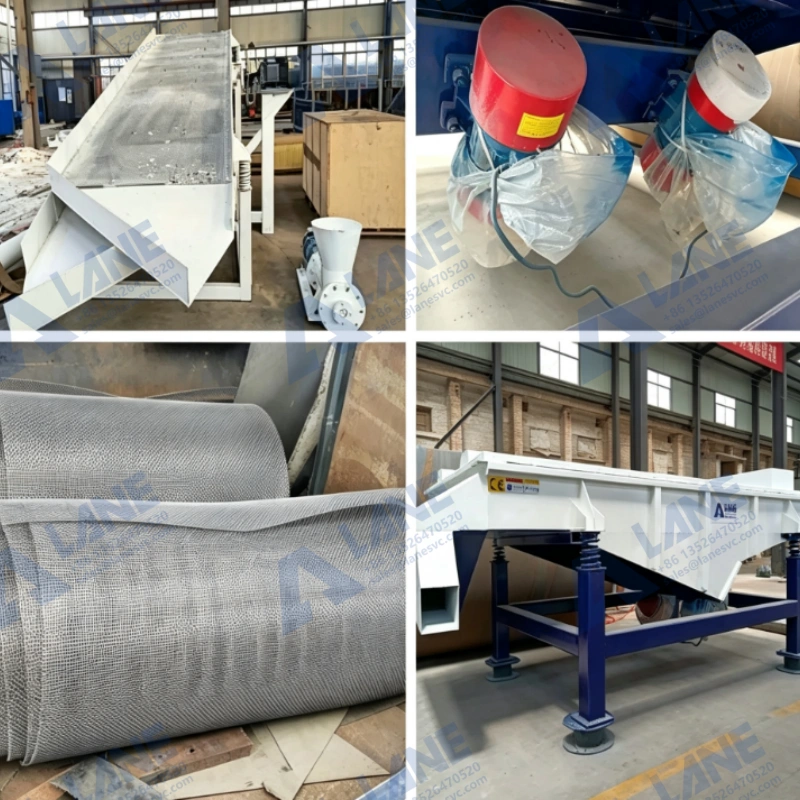

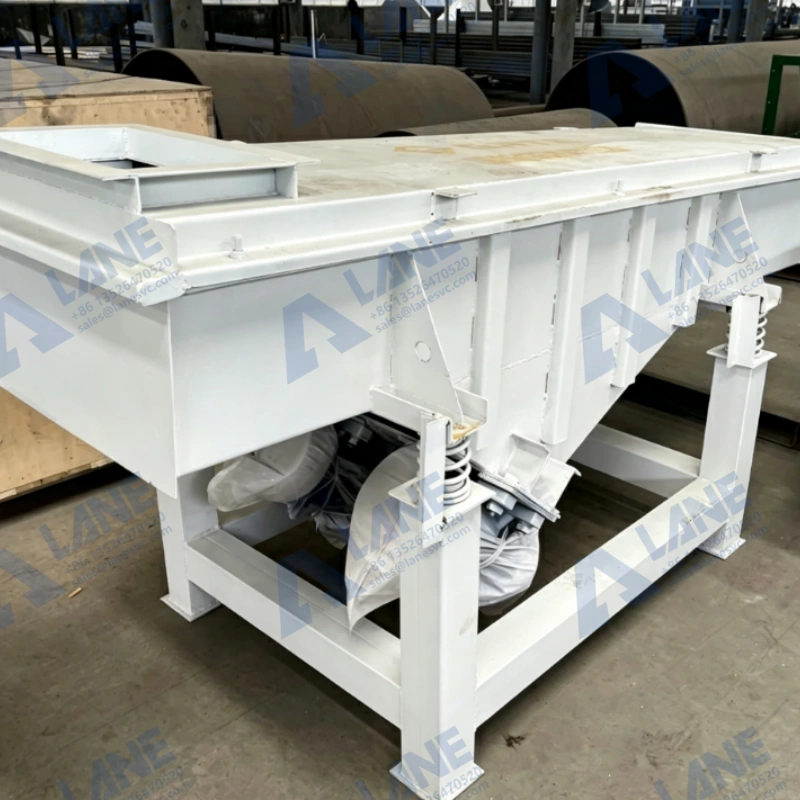

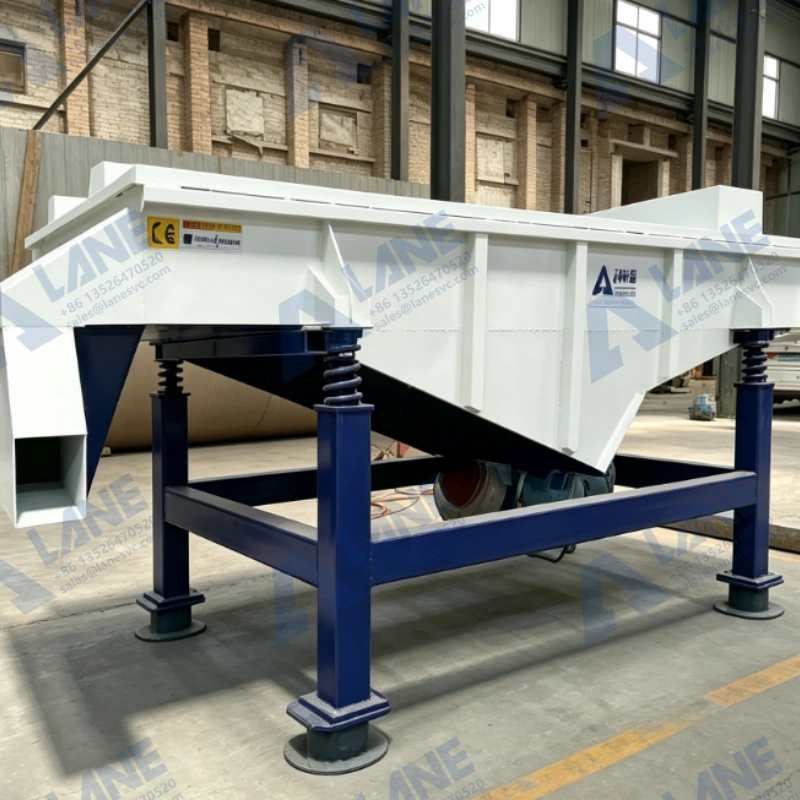

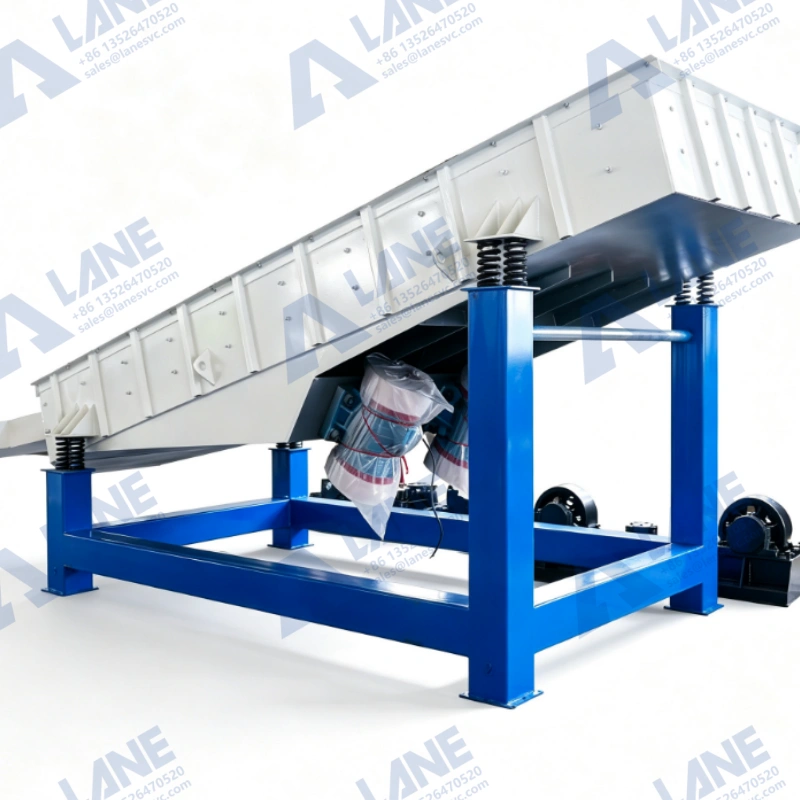

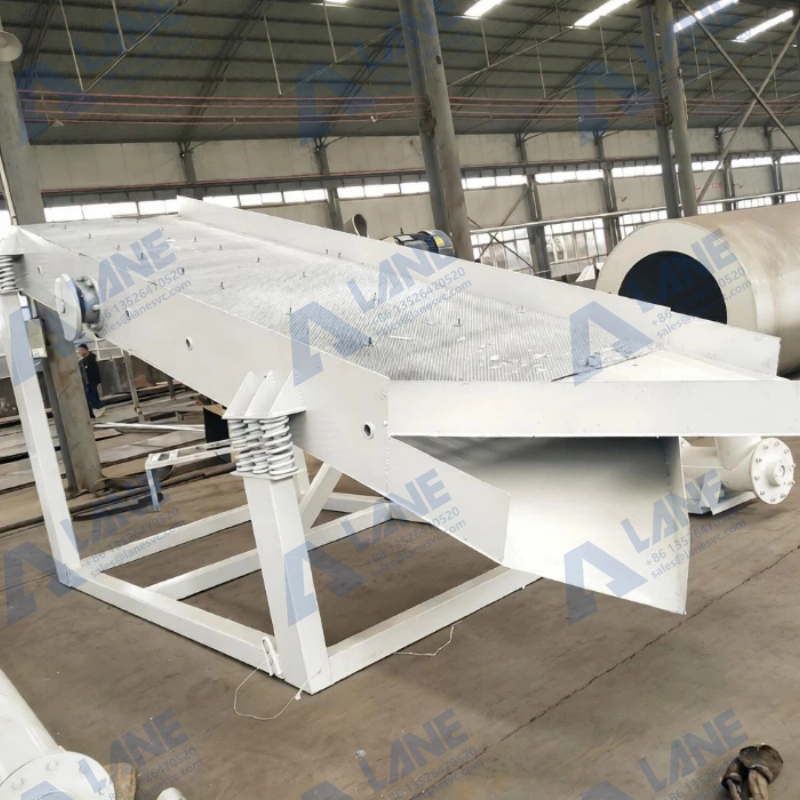

Le Crible vibrant est un équipement de séparation mécanique conçu pour classer les matériaux solides selon leur taille de particules. Grâce à une force vibratoire générée par un système d’excitation, il permet aux matériaux de se déplacer continuellement sur la surface de tamisage, réalisant ainsi une séparation rapide et précise.

Dans l’industrie des engrais, le Crible vibrant est principalement utilisé pour éliminer les particules trop fines, séparer les granulés non conformes et améliorer l’uniformité des produits finis. Il peut être intégré dans différentes installations telles que les lignes de production d’engrais organiques, les lignes d’engrais composés NPK et les systèmes de fabrication d’engrais mélangés.

Associé à des équipements tels que le granulateur d’engrais, le séchoir rotatif, le refroidisseur rotatif, l’élévateur à godets et la machine d’emballage automatique, le Crible vibrant contribue à créer une ligne de production plus automatisée et plus performante.

Rôle du Crible vibrant dans la production d’engrais

Le processus de granulation ne permet pas toujours d’obtenir immédiatement des particules parfaitement uniformes. Certains granulés peuvent être trop petits ou trop grands par rapport aux exigences du marché.

Le Crible vibrant intervient alors pour effectuer une séparation granulométrique précise :

• Les granulés conformes sont envoyés vers les étapes suivantes comme le refroidissement, le stockage ou l’emballage.
• Les particules trop fines peuvent être recyclées vers le système de production.
• Les particules surdimensionnées peuvent être renvoyées vers un broyeur d’engrais pour un nouveau traitement.

Cette méthode permet de réduire les pertes de matières premières tout en améliorant la stabilité de la qualité des engrais.

Dans une ligne complète d’engrais, le criblage permet notamment :

• d’améliorer l’apparence des granulés ;
• d’obtenir une taille de particule uniforme ;
• de faciliter le transport et l’emballage ;
• d’augmenter l’efficacité globale de production.

Structure principale du Crible vibrant

La conception du Crible vibrant repose sur une structure robuste permettant un fonctionnement continu dans des environnements industriels exigeants.

• Système de vibration

Le système de vibration constitue le cœur de l’équipement.

Un moteur entraîne un excitateur équipé d’un arbre excentrique ou de masses déséquilibrées afin de produire une force centrifuge. Cette force génère un mouvement vibratoire qui entraîne le déplacement des matériaux sur le tamis.

Selon les caractéristiques des matières à traiter, les paramètres de vibration peuvent être ajustés :

• amplitude généralement comprise entre 2 et 10 mm ;
• fréquence de vibration pouvant atteindre environ 900 à 3600 tr/min.

Ces réglages permettent d’adapter le fonctionnement du Crible vibrant aux différents types de matériaux.

• Surface de tamisage multicouche

La surface de criblage peut être équipée de plusieurs couches de tamis afin de réaliser plusieurs niveaux de séparation simultanément.

Selon les besoins de production, un Crible vibrant peut généralement utiliser :

• 2 à 5 couches de tamis ;
• différentes ouvertures de maille selon la granulométrie recherchée.

Cette conception permet de classer plusieurs tailles de particules en une seule opération, améliorant ainsi la capacité de traitement.

Pour la production d’engrais, les mailles sont sélectionnées en fonction du diamètre des granulés après granulation afin d’obtenir une classification plus précise.

• Cadre et boîte de tamisage

Le corps du crible est fabriqué avec des matériaux résistants afin de supporter les vibrations continues.

La structure comprend principalement :

• un cadre de support renforcé ;
• une boîte de tamisage ;
• des plaques résistantes à l’usure ;
• des éléments de fixation.

Certains modèles peuvent utiliser des grilles en acier inoxydable, en polyuréthane ou en caoutchouc résistant à l’usure afin de prolonger la durée de vie des composants.

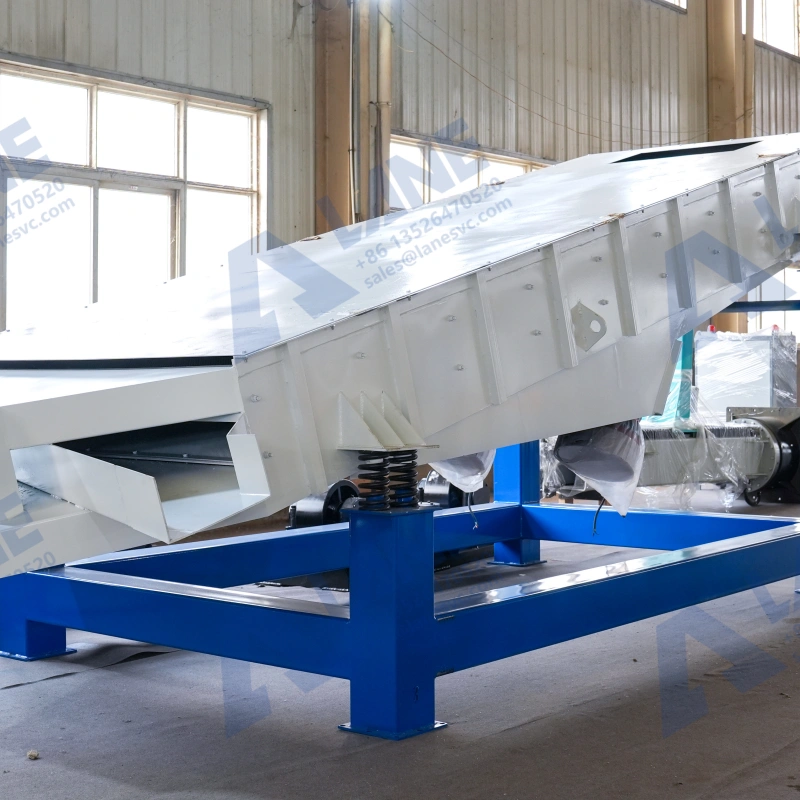

• Système d’amortissement

Afin de réduire les vibrations transmises à la structure de support, le Crible vibrant utilise généralement des ressorts ou des dispositifs d’isolation.

Ce système permet :

• de diminuer le bruit pendant le fonctionnement ;
• d’améliorer la stabilité de l’équipement ;
• de prolonger la durée de vie des composants mécaniques.
•

Principe de fonctionnement du Crible vibrant

Le fonctionnement du Crible vibrant repose sur le mouvement contrôlé des matériaux grâce aux vibrations.

1. Alimentation des matériaux

Les matériaux provenant du granulateur d’engrais, du mélangeur ou d’autres équipements entrent dans la partie supérieure du crible.

2. Mouvement vibratoire

Lorsque le moteur démarre, l’excitateur génère une force vibratoire qui provoque le déplacement des matériaux sur la surface inclinée du tamis.

Les granulés avancent progressivement tout en étant soumis aux mouvements de vibration.

3. Séparation granulométrique

Pendant le déplacement :

• les petites particules traversent les ouvertures du tamis ;
• les granulés conformes sont collectés selon leur taille ;
• les matériaux trop grands continuent leur déplacement jusqu’à la sortie.

Grâce à cette séparation continue, le Crible vibrant assure une classification stable et améliore la qualité finale des produits.

Avantages du Crible vibrant

• Haute efficacité de séparation

Grâce à sa force vibratoire importante, le Crible vibrant permet un contact constant entre les matériaux et la surface de tamisage.

Cette méthode améliore la vitesse de séparation et convient particulièrement aux productions industrielles à grande capacité.

Certains équipements de grande taille peuvent atteindre une capacité de traitement de plusieurs centaines de tonnes par heure selon les caractéristiques des matériaux et la configuration du tamis.

• Classification précise des granulés

La conception multicouche permet de séparer différentes tailles de particules simultanément.

Avec des ouvertures de tamis adaptées, le Crible vibrant peut réaliser une séparation précise allant jusqu’à des particules fines d’environ 0,074 mm pour certaines applications spécifiques.

Cette précision est particulièrement importante dans la fabrication d’engrais composés NPK et d’engrais organiques granulés.

• Adapté aux différents matériaux

Le Crible vibrant peut être utilisé pour traiter différents types de matériaux solides :

• engrais organiques ;
• engrais composés NPK ;
• matières premières chimiques ;
• compost ;
• granulés minéraux.

Cette polyvalence permet son intégration dans différentes lignes industrielles.

• Fonctionnement stable et faible consommation énergétique

Grâce à une structure optimisée et un système d’entraînement efficace, le Crible vibrant fonctionne avec une consommation énergétique maîtrisée.

Son fonctionnement continu permet également de réduire les interruptions de production et d’améliorer la productivité.

• Réduction du colmatage du tamis

La vibration permanente aide à limiter l’accumulation des matériaux dans les ouvertures du tamis.

Certains modèles peuvent également être équipés de systèmes de nettoyage automatique afin de maintenir une bonne efficacité de séparation.

• Entretien facile et longue durée de vie

La structure simple du Crible vibrant facilite l’inspection et le remplacement des pièces d’usure.

Grâce à l’utilisation de matériaux résistants, l’équipement peut fonctionner longtemps avec des coûts de maintenance réduits.

Applications du Crible vibrant dans les lignes d’engrais

• Ligne de production d’engrais organiques

Dans une ligne d’engrais organiques complète, le Crible vibrant est généralement installé après la granulation, le séchage et le refroidissement.

Le processus comprend généralement :

• préparation des matières premières ;
• broyage ;
• mélange ;
• granulation ;
• séchage ;
• refroidissement ;
• criblage ;
• emballage.

Le criblage final garantit que les granulés répondent aux exigences de taille avant leur conditionnement.

• Ligne de production d’engrais composés NPK

Dans les installations NPK, la précision du dosage et de la granulométrie influence directement la qualité du produit.

Le Crible vibrant permet de sélectionner les granulés conformes avant leur transfert vers la machine d’emballage automatique.

Les matériaux non conformes peuvent être recyclés afin d’améliorer le taux d’utilisation des matières premières.

• Comparaison entre Crible vibrant et Crible rotatif

Le Crible vibrant et le Crible rotatif sont tous deux utilisés pour la séparation des matériaux, mais leurs principes de fonctionnement sont différents.

Le Crible vibrant utilise principalement une force vibratoire pour accélérer le passage des particules à travers le tamis. Il convient particulièrement aux applications nécessitant une séparation rapide et précise.

Le Crible rotatif, quant à lui, fonctionne grâce à la rotation continue d’un tambour cylindrique. Il est souvent utilisé lorsque les matériaux nécessitent un temps de séjour plus long dans le système de criblage.

Le choix entre ces deux équipements dépend du type de matériau, de la capacité de production et des exigences de séparation.

Pourquoi choisir le Crible vibrant LANE ?

LANE propose aux fabricants d’engrais des solutions complètes d’équipements de production, notamment des installations de criblage, de transport, de granulation, de séchage et de conditionnement.

Les cribles vibrants LANE présentent les avantages suivants :

Une grande efficacité dans le classement granulométrique ;
Une structure robuste et résistante à l’usure ;
Des paramètres de vibration réglables ;
Un fonctionnement stable ;
Une maintenance simple ;
Une intégration aisée avec les autres équipements de la chaîne de production.

Associés à des granulateurs d’engrais, des séchoirs à tambour, des élévateurs à godets et des machines d’emballage automatiques, les cribles vibrants permettent aux entreprises de mettre en place un système de production d’engrais plus efficace et automatisé.

Grâce à une conception fiable et à ses capacités de fabrication industrielle, LANE aide ses clients à améliorer leur rendement de production et à obtenir des engrais d’une qualité plus constante.
