Comment choisir un Séchoir rotatif pour engrais organiques adapté à une usine française ?
Dans une ligne de production d’engrais organiques, le séchage ne consiste pas simplement à introduire le produit dans un tambour et à augmenter la température.
Cette approche devient particulièrement importante lorsque :
• les matières premières sont très humides ;
• l’usine cherche à réduire sa consommation de gaz ;
• le projet doit répondre à des exigences environnementales européennes.
Une approche globale du séchage
Chez LANE, nous considérons le séchoir rotatif pour engrais organiques comme une partie d’un système complet :
Produit humide → Système thermique → Séchoir → Séparation des poussières → Traitement des gaz → Évacuation
Chaque étape doit être correctement dimensionnée et coordonnée avec les autres.
Les trois points clés pour un projet français
Pour les projets destinés au marché français, trois sujets reviennent particulièrement souvent :
• efficacité thermique ;
• utilisation potentielle d’une source de chaleur biomasse ;
• traitement des poussières et des gaz.
Ce sont également les principaux points que nous examinons avec le client lors de la conception de la solution de séchage.
Pourquoi le séchage des engrais organiques demande-t-il plus qu’un simple tambour rotatif ?
Pourquoi LANE utilise-t-il un système MPS Multi-Pass ?
• un meilleur rendement thermique ;
• une utilisation plus complète de la chaleur ;
• un temps de séjour adapté ;
• une humidité finale plus régulière ;
• une installation plus compacte.
Que change une conception à trois passages pour l’efficacité thermique ?
Prenons un exemple simple.
Si un produit entre très humide dans un séchoir classique, une partie importante de l’énergie est d’abord utilisée pour évaporer l’eau. Le système doit ensuite continuer à transférer de la chaleur jusqu’à atteindre l’humidité finale souhaitée.
Un parcours thermique mieux organisé
Dans un séchoir rotatif pour engrais organiques Multi-Pass, les différentes zones de passage permettent de mieux organiser le contact entre la matière et le flux d’air chaud.
Le séchage devient ainsi un parcours thermique à travers plusieurs passages, plutôt qu’un simple contact dans un seul tambour.
L’intérêt du séchage à triple passage
Les sécheurs rotatifs à triple passage mettent notamment en avant le séchage « dans le flux ».
Cette configuration combine :
• l’action de l’air chaud ;
• le mouvement mécanique du tambour ;
• l’action des aubages ;
• plusieurs passages de la matière dans le système.
Elle peut être adaptée à des matières présentant différentes granulométries et différents niveaux d’humidité.
Une installation plus compacte
Pour LANE, l’objectif n’est pas seulement d’atteindre la capacité de production demandée, mais aussi d’éviter de surdimensionner inutilement le bâtiment.
Une configuration Multi-Pass peut permettre de rechercher une capacité importante avec une empreinte au sol plus compacte.
Cela peut être particulièrement intéressant pour certains projets industriels en France, où l’espace disponible doit être pris en compte dès la conception de la ligne.
Pourquoi utiliser la biomasse comme source de chaleur ?
C’est une question de plus en plus importante dans les projets de séchage.
Un séchoir rotatif pour engrais organiques utilise de la chaleur pour évaporer l’eau. Le choix de la source de chaleur influence donc directement le coût d’exploitation de l’installation.
Les principales options de chauffage
Le gaz naturel reste une solution possible pour alimenter le système de séchage.
Cependant, lorsqu’une usine dispose d’une biomasse adaptée, il peut être intéressant d’étudier une solution basée sur :
• une chaudière biomasse ;
• un foyer biomasse.
Le choix de la source de chaleur doit notamment tenir compte du combustible disponible, des besoins thermiques du séchoir et des coûts d’exploitation.
• sciure ;
• copeaux de bois ;
• plaquettes ;
• écorces ;
• certains résidus agricoles ;
• biomasse préparée pour la combustion.
• Il faut toutefois faire attention à un point.
Pourquoi le foyer biomasse et le séchoir doivent-ils être conçus ensemble ?
C’est un détail technique qui peut avoir un impact important sur l’ensemble du système.
Un foyer biomasse ne produit pas simplement de « l’air chaud ». La combustion directe peut également générer des particules et des cendres volantes qui sont entraînées avec les gaz chauds.
Le problème des cendres et des particules
Dans certaines installations industrielles de séchage de granulés, les gaz chauds provenant d’un foyer biomasse alimentent directement des sécheurs à triple passage.
Les gaz peuvent alors transporter une partie des cendres issues de la combustion. Un système de séparation, comme un cyclone, peut ensuite être utilisé pour récupérer les matières sèches et séparer une partie des particules.
Le foyer et le séchoir doivent être associés
Pour un séchoir rotatif pour engrais organiques alimenté par biomasse, plusieurs éléments doivent donc être considérés ensemble :
• le foyer biomasse ;
• le tambour de séchage ;
• le ventilateur ;
• le système de dépoussiérage.
Le choix du foyer ne doit pas être fait indépendamment du séchoir. Une mauvaise correspondance entre la température, le débit des gaz et la capacité du séchoir peut réduire les performances du système.
Une conception basée sur le besoin thermique
Chez LANE, nous préférons partir de la capacité d’évaporation nécessaire et déterminer ensuite le besoin thermique correspondant.
Cette approche permet de mieux adapter le foyer, le séchoir et le système de circulation des gaz aux exigences réelles de la ligne.
Comment LANE traite-t-il les poussières et les gaz de sortie ?
Pour un projet français, le système de traitement des gaz ne doit pas être considéré comme une étape ajoutée à la fin.
Un séchoir rotatif pour engrais organiques produit un flux d’air chargé en humidité. Selon la matière et la source de chaleur, ce flux peut également contenir :
• des fines ;
• des poussières ;
• des particules issues des cendres, dans le cas d’une combustion directe de biomasse.
Le rôle du cyclone après le séchoir
Un cyclone de dépoussiérage peut être installé après le séchoir pour séparer les particules entraînées par le flux gazeux.
Le principe est simple :
Flux gazeux → entrée dans le cyclone → séparation des particules → récupération des matières → traitement ou évacuation des gaz
Les particules plus lourdes sont séparées et récupérées, tandis que les gaz poursuivent leur parcours vers l’étape suivante.
Une configuration adaptée au projet
Selon l’installation, plusieurs cyclones peuvent être utilisés. Un système complémentaire de filtration ou de traitement des gaz peut également être nécessaire.
Pour cette raison, LANE peut intégrer au séchoir rotatif pour engrais organiques une configuration telle que :
Séchoir → Cyclone → Filtration ou traitement complémentaire → Évacuation des gaz
La configuration exacte dépend notamment :
• du produit séché ;
• du combustible utilisé ;
• du débit de gaz ;
• de la quantité de particules ;
• des exigences environnementales du site.
Pour les projets en France et dans l’Union européenne, les performances d’émission doivent donc être évaluées selon les conditions réelles de chaque installation, plutôt que de promettre une valeur identique pour tous les projets.
Pourquoi le cyclone ne sert-il pas uniquement à enlever la poussière ?
Dans un système de séchage, le cyclone ne sert pas uniquement à traiter les gaz. Il peut également assurer une fonction importante de récupération de matière.
Les granulés et les fines entraînés par le flux d’air peuvent être séparés avant que les gaz ne poursuivent leur parcours.
Pourquoi récupérer les fines ?
Cette séparation permet notamment de :
• limiter les pertes de produit ;
• récupérer une partie des matières entraînées ;
• réduire la charge envoyée vers les équipements de traitement des gaz.
Pour un séchoir rotatif pour engrais organiques, cette fonction est particulièrement utile lorsque le produit est léger ou que le procédé génère une quantité importante de fines.
Le choix du système de séparation
Selon les caractéristiques du procédé, différentes configurations sont possibles :
• cyclone seul ;

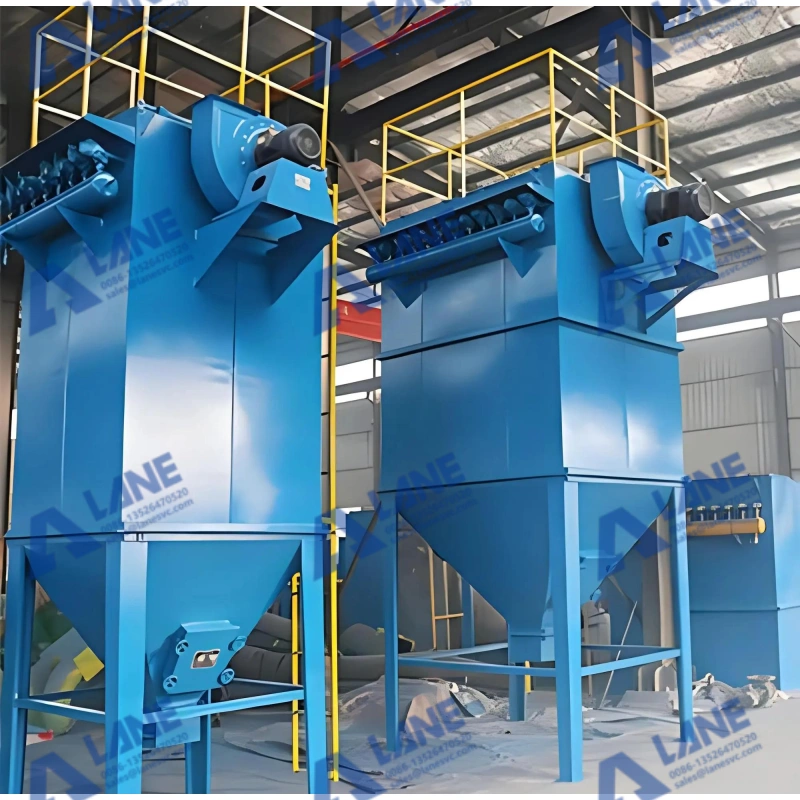

• cyclone + filtre à manches ;
• cyclone + épurateur ;
• autres équipements de traitement complémentaires.
Le choix dépend principalement des caractéristiques du flux gazeux, du type de produit et de la quantité de particules entraînées.
Comment sécher différents engrais organiques sans utiliser les mêmes réglages ?
Comment réduire la consommation d’énergie d’un Séchoir rotatif pour engrais organiques ?
• humidité à l’entrée ;
• capacité réelle ;
• débit d’air ;
• température d’entrée ;
• température de sortie ;
• temps de séjour ;
• vitesse du tambour ;
• qualité du combustible.
Que se passe-t-il après le séchage ?
Quelles données LANE demande avant de proposer un Séchoir rotatif pour engrais organiques ?
• Matière à sécher : fumier, compost, granulés ou autre matière organique.
• Humidité à l’entrée : elle détermine une grande partie de la charge thermique.
• Humidité finale : elle définit le niveau de séchage recherché.
• Capacité : tonnes par heure.
• Granulométrie : diamètre et distribution des particules.
• Source de chaleur : gaz, biomasse, biogaz ou autre.
• Combustible disponible : particulièrement important pour un projet biomasse.
• Équipements en aval : refroidisseur, crible, convoyeurs et machine d’emballage.
• Contraintes du site : espace disponible, hauteur du bâtiment et conditions d’installation.
Avec ces données, LANE peut déterminer si une configuration classique ou un séchoir rotatif pour engrais organiques Multi-Pass est plus approprié.
FAQ sur le Séchoir rotatif pour engrais organiques
Pour un projet français, le séchoir doit être pensé comme un système complet
